一、產品[Y43X-16Y固定比例式減壓閥]的詳細資料：
產品名稱：固定比例式減壓閥
產品特點：Y43X-16Y型比例式減壓閥是利用閥內浮動活塞兩端不同的截面積壓力差從而改變進水與出水的壓力狀況，達到減壓目的。主要由閥體、進口壓蓋、活塞、出口壓蓋及O型圈、密封墊等零件組成。該產品結構嚴謹、新穎、運行流暢、體形輕巧、便于安裝、減壓比例穩定，即減“動壓”又減“靜壓”，材料采用全銅或不銹鋼，適用于清潔水和海水，不怕結垢和銹蝕。本廠生產的比例式減壓閥，外形美觀，質量可靠，比例準確，工作平穩．既減動壓也減靜壓。該閥利用閥體內部活塞兩端不同截面積產生的壓力差，改變閥后的壓力，達到減壓目的。我廠減壓閥的減壓比例是：2：1，3：1，4：1，3：2，S 2等，亦可根據用戶的要求設計特殊比例的減壓閥.固定比例式減壓閥,減壓閥。
|
型號
|
Y13X-16T
|
Y43X-16T
|
|
|
連接方式
|
內螺紋
|
法蘭
|
|
|
適用介質
|
水、氣
|
||
|
適用溫度
|
≤90℃
|
||
|
額定工作壓力
|
1.6MPa
|
||
|
壓力誤差
|
±2.5%
|
||
|
最小開啟壓力
|
2:1
|
0.2MPa
|
|
|
3:1
|
0.3MPa
|
||
*：殼體試驗不包括膜片、閥蓋。
三、比例式減壓閥主要零件材料：
|
零件名稱
|
材料
|
|
閥體
|
青銅或不銹鋼
|
|
活塞
|
|
|
進口壓蓋
|
|
|
出口壓蓋
|
四、比例式減壓閥流量系數(Cv)：
|
DN
|
15(1/2")
|
20(3/4")
|
25(1")
|
32(1-1/4")
|
40(1-1/2")
|
50(2")
|
|
Cv
|
0.5
|
0.6
|
1.2
|
1.8
|
3.0
|
5.0
|

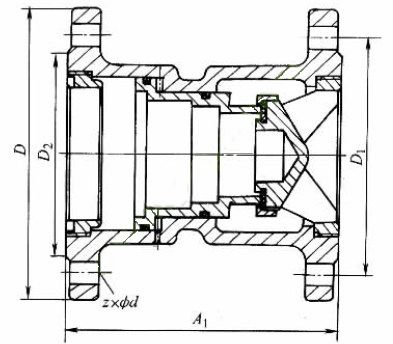

五、凱斯特牌比例式減壓閥主要外形尺寸(法蘭連接尺寸PNl.OMPa按GB4216.4—84標準)：
|
型號
|
DN(mm)
|
L(mm)
|
|
Y43X-16
2:1 3:1 3:2 4:1 5:1 5:2 |
25
|
115
|
|
32
|
124
|
|
|
40
|
132
|
|
|
50
|
140
|
|
|
65
|
155
|
|
|
80
|
155
|
|
|
100
|
200
|
|
|
125
|
220
|
|
|
150
|
230
|
|
|
200
|
270
|
訂貨須知：
一、①比例式減壓閥產品名稱與型號②比例式減壓閥口徑③比例式減壓閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的比例式減壓閥型號，請按比例式減壓閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
