一、產品[水用電磁閥]的詳細資料：
產品型號：ZCS
產品名稱：水用電磁閥
產品特點：本閥選用于以水或液體為工作介質，可自動控制或遠程控制水、油、液體等工作介質管路的通斷。由于本閥采用橡膠密封，故對工作介質的清潔度大大減低，具有啟閉迅速，可靠性高等優點。 水用電磁閥價格,水用電磁閥報價,水用電磁閥廠家。

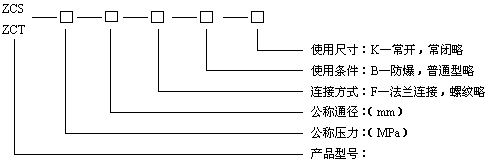

二、型號規格說明：
三、原理：
本閥為二次開閥的先導式電磁閥，其結構主要由導閥和主閥組成，主閥采用橡膠密封結構。常位時，活動鐵芯封住導閥口，閥腔內壓力平衡，主閥口封閉。當線圈通電時，產生電磁力將活動鐵芯吸上，主閥腔內的介質自導閥口外泄，以至產生壓力差，膜片或閥杯被迅速托起，主閥口開啟，閥便呈通路了。當線圈斷電，磁場消失，活動鐵芯復位，封閉導閥口，導閥和主閥腔內壓力平衡后，閥又呈關閉狀態。
四、技術參數：
|
工作介質 |
水、粘度≤4°E油及其它非腐蝕性液體 |
||||||||||||||||
|
介質溫度°C |
≤60 |
||||||||||||||||
|
公稱壓力（Mpa） |
1.0 |
||||||||||||||||
|
工作壓差（Mpa） |
0.05～1.0 |
0.1～1.0 |
0.15～1.0 |
||||||||||||||
|
電源電壓 |
AC200V，其余規格可作特殊訂貨（36V、12V、24V） |
||||||||||||||||
|
流量系數（Kv） |
按JB/T7352-94規定 |
||||||||||||||||
|
泄漏量（ml/min） |
按JB/T7352-94.F規定 |
||||||||||||||||
|
公稱通徑（mm） |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||
|
功耗(VA) |
17 |
30 |
|||||||||||||||
五、凱斯特牌ZCS法蘭電磁閥安裝尺寸：
|
公稱通徑 DN |
內螺紋連接 |
- |
法蘭連接 |
||||||||
|
外形尺寸 |
內螺紋 |
外形尺寸 |
法蘭尺寸 |
||||||||
|
H |
L |
G |
H |
L |
D |
D1 |
D2 |
b |
f |
n-d |
|
|
15 |
112 |
80 |
1/2 |
- | - | - | - | - | - | - | - |
|
20 |
119 |
80 |
3/4 |
- | - | - | - | - | - | - | - |
|
25 |
130 |
90 |
1 |
130 |
60 |
115 |
85 |
65 |
16 |
3 |
4-Φ14 |
|
32 |
137 |
140 |
11/4 |
137 |
180 |
140 |
100 |
76 |
18 |
3 |
4-Φ18 |
|
40 |
152 |
156 |
11/2 |
152 |
200 |
150 |
110 |
84 |
18 |
3 |
4-Φ18 |
|
50 |
164 |
180 |
2 |
164 |
230 |
165 |
125 |
99 |
20 |
3 |
4-Φ18 |
|
65 |
- | - | - |
222 |
290 |
185 |
145 |
118 |
20 |
3 |
4-Φ18 |
|
80 |
- | - | - |
253 |
310 |
200 |
160 |
132 |
22 |
3 |
8-Φ18 |
|
100 |
- | - | - |
260 |
350 |
220 |
180 |
156 |
24 |
3 |
8-Φ18 |
|
125 |
- | - | - |
315 |
400 |
250 |
210 |
184 |
26 |
3 |
8-Φ18 |
|
150 |
- | - | - |
350 |
480 |
285 |
240 |
211 |
26 |
3 |
8-Φ22 |
|
200 |
- | - | - |
390 |
600 |
340 |
295 |
266 |
26 |
3 |
8-Φ22 |
|
250 |
- | - | - |
430 |
730 |
395 |
350 |
319 |
28 |
3 |
12-Φ22 |
|
300 |
- | - | - |
480 |
850 |
445 |
400 |
370 |
28 |
4 |
12-Φ22 |
訂貨須知：
一、①ZCS法蘭電磁閥產品名稱與型號②ZCS法蘭電磁閥口徑③ZCS法蘭電磁閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的ZCS法蘭電磁閥型號，請按ZCS法蘭電磁閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
